統一的數字孿生信息管理平臺,實現工廠可視、可控、可追溯。
透過電子看板、監控界面,實時了解制造各環節狀態與異常。實現異常實時推送,現場透明可視化和實時信息共享。
建立事前預防、事中控制、事后分析的可持續改善管理體系。建立基于原料、加工參數、品質等信息的全程追湖體系??焖俚膱蟊斫y(tǒng)計,實現訂單的生產等歷史信息跟蹤。
# 一、系統架構 #
基于以太網技術的工業互聯,通過中控服務器存儲、管理、下發、上傳式藝數據,實現彎管單機運行、聯機運行,遠程操控運行?;谝蕴W(wǎng)技術架構,也便于后期控制系統的擴展與維護。
中央控制服務器配置21寸液晶顯示器,英特爾I7以上處理器,4G以上內存,1TB硬盤,集成LAN,USB端口。
彎管機工控配置15寸觸摸顯示屏,英特爾1.9G處理器,4G以上內存,64G工業SSD,集成LAN,USB端口。
彎管機執行機構配置三菱L系列大型PLC,SSCLINK光纖總線伺服,配備LAN接口,支持CC-LINK總線,實現無縫子設備擴展。
以太網接口為基礎的激光打標機實現上料前管件打標功能。

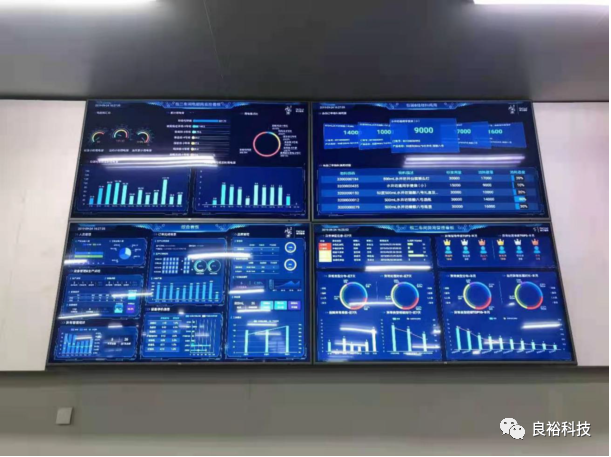

基于以太網平臺的55寸電子看板,實現數字工藝的顯示,匯總,報警輸出畫面。
# 二、配備數字孿生平臺 #
Part.
1

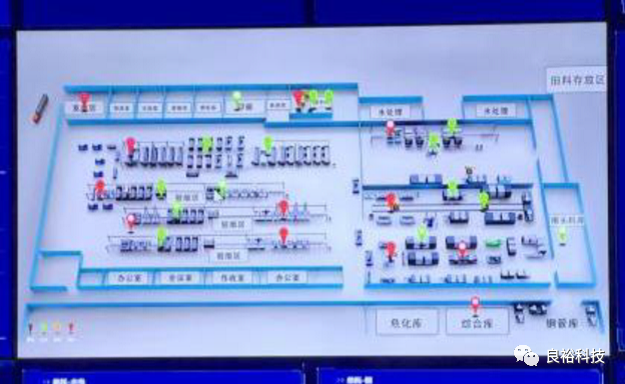

充分利用彎管工廠模型、傳感器更新、運行歷史等數據,集成多學科、多物理量、多尺度、多概率的仿真過程,在虛擬空間中完成映射,從而反映相對應的實體裝備的全生命周期過程生產、設備狀態可視化,物流、物料位置可視化,異常報警可視化。
Part.
2
中控臺遠程操作可以實現遠程單機控制,遠程數據監控,遠程數據修改,配備用戶權限管理達到工藝數據,設備數據可控,數據歸類完整。
Part.
3
具有完善自診斷功能,發生故障時可文字、顏色、燈光提醒,并顯示對應故障信息以操作提示。
# 三、數字化工藝 #
Part.
1
面向數字化制造的工藝工作,以設備、單元、車間、企業乃至協同層面工藝工作的相關資源要素的數字化定義、工藝設計及管理信息互聯互通為基礎,在工作組織實施方式、方法等方面與傳統工藝工作有本質區別。
Part.
2
支持三維圖紙導入功能。
Part.
3
支持3D管件模擬技術,實現數字虛擬化展示。
# 四、彎管工業仿真 #
管件仿真:在生產規劃中利用虛擬仿真技術,對生產工藝進行預生產,并在仿真模型“預演”的基礎上進行分析、評估、驗證,迅速發現設計工藝中存在的問題和和提升點,并及時進行調整優化,減少現場生產時變更或返工,從而有效降低生產成本、縮短工期,提高效率。
